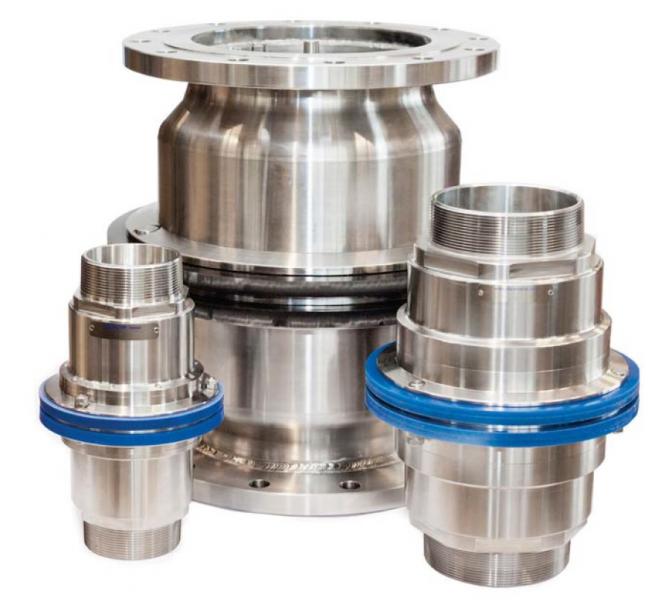

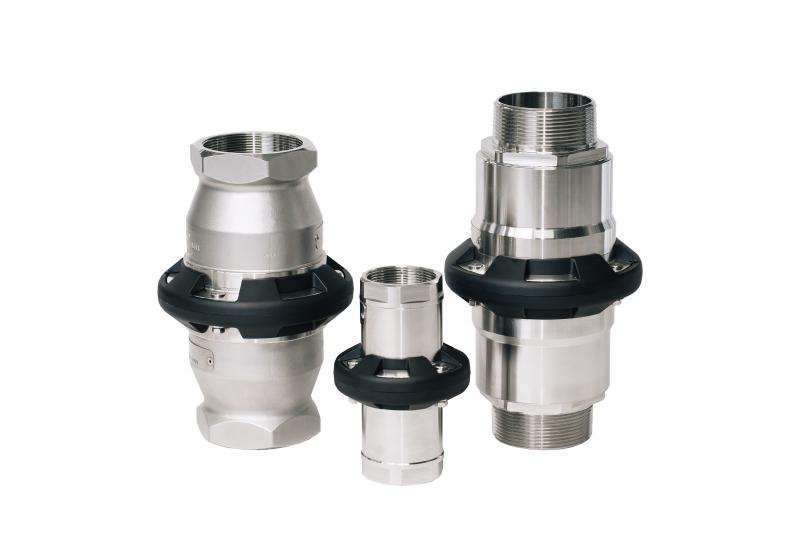

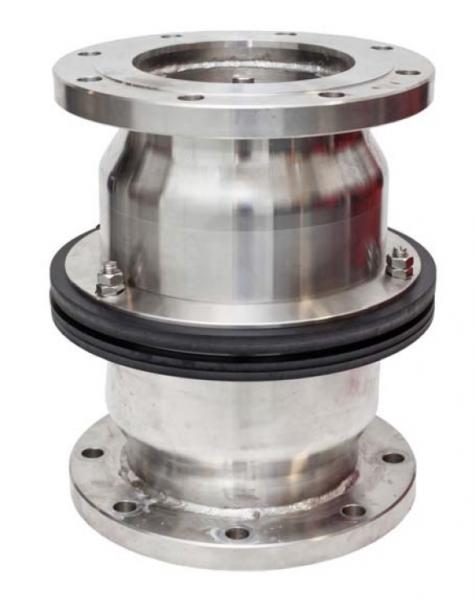

Odtrhávací spojky SBC

• Principem funkce spojky se střižnými šrouby je, že dříve než napětí hadice dosáhne hodnoty hrozící roztržením hadice nebo vytržením koncovky, dojde k přetržení střižných šroubů spojujicích obě poloviny spojky a jejímu rozpojení. Současně dojde k uzavření pružinových ventilů umístěných v obou polovinách spojky a tím také zamezí únik produktu. Spojka je spojena třemi střižnými šrouby. Po havárii, kdy dojde k jejich přetržení lze nainstalovat nové šrouby a po kontrole funkčnosti spojku opět používat. Je možné snížit střižnou sílu potřebnou k rozpojení na úkor snížení pracovního tlaku. Dostupné verze s těsněním vyrobeným z EPDM, NBR, Chemrazu nebo Kalrezu.
• Havarijní odtrhové spojky nacházejí uplatnění v průmyslových instalacích, stáčecích terminálech, pro chemikálie, paliva a plyny.
• Spojky splňují požadavky ATEX, ADR, RID, IMDG, Tlakové direktivy 97/23/EC (PED).
• SBC průmyslové (INDUSTRIAL) - Spojku lze roztrhnout v rozsahu úhlů od 0° do 90°. Z jedné strany je spojka namontována na na instalaci a z druhé strany na hadici.
• SBC námořní (MARINE) - Spojka může být roztržena jen v ose (0°). Boční namáhání se nepřenáší na střižné šrouby. Spojka se instaluje mezi dvěma hadicemi.

Technické parametry :

• Rozměr : Od 1" až do 12"
• Provozní tlak : 25 bar (volitelně 40 bar)
• Norma : ATEX, ADR, TDT, Tlakové direktivy 97/23 EC (PED)
• Materiál : ALU - Hliník (dostupná verze z AISI 316) MS - mosaz, SS - nerez
• Těsnění závitu : FPM (viton), NBR
• Těsnění spojky : PTFE
• Připojky : Závit BSP, NPT, příruby PN EN 1092-1, ANSI B 16.5, TTMA
• Pracovní teplota : Od -25°C do + 80°C (Možnost používat v rozsahu teplot od -54°C do +250°C při odpovídajicí volbě materiálu spojky a těsnění a písemném potvrzení výrobcem pro daný produkt.)
