TERAFEP CHEMISTAR/SD 16

Teraval » Katalog » Produkty » hadice průmyslové » hadice pro chemii


FDA elektrostaticky vodivá hadice dle EN12115



Produkt:

 TERAFEP CHEMISTAR/SD 16

Objednací číslo:

 terafepsd16

Výrobce:

 Výrobce it

Velikost:

 viz. záložka: technické parametry

Barva:

 černý povrch s modro-fialovým pruhem
    Popis zboží

    Univerzální tlakově sací chemická hadice z fluor-etylén-propylénu, určená do výbušného prostředí - EX, pro stáčení a dopravu různorodých agresivních a velmi horkých chemických produktů, výparů atd. jako např. kyseliny a louhy. Hadice má měděné lanko pro odvod statického náboje a je tak elektrostaticky vodivá, s odporem  R≤106 Ω a splňuje normu EN 12115. Hadice dále splňuje bormu FDA a je možno jí univerzálně použít i v potravinářském průmyslu.

    Armování hadice provádíme za pomocí spojek EN14420-5 popř. spojek KAMLOK, Storz, přírubami nebo bezúkapovými spojkami MANN-TEK. Pozor vždy je nutné dodat těsnění, které odolává chemikáliím a vysokým teplotám - např. PTFE, Viton nebo Hypalon. Z bezpečnostních důvodů uchycujeme/armujeme spojky pouze bezpečnostní sponou SPANNLOC EN14420-3.

    Technické parametry

    Technické parametry :

    • Provozní teplota : -50°C, +170°C
    • Provozní tlak :  16 bar
    • Podtlak : 90% vakuum (90kPa)
    • Bezpečnost :  4 : 1
    • Norma :  EN 12115 a FDA
    • Výztuha : vysocepevnostní syntetický oplet, 2 x zapuštěná spirála z ocelového drátu, 2 x měděné drátky pro odvod statického náboje
    • Vnitřní duše : FEP (fluor-etylén-propylén), nevodivý, bílý hladký lesklý povrch
    • Vnější povrch : pryž CR - neopren, černá barva, hladká, elektrostaticky vodivá - odpor R<106 Ω, s textilním otiskem, odolný otěru, teplotám a ozónu



    Armování hadice :

    • bezpečnostní spona SPANNLOC SC ALU dle EN14420-3
    • hadicové trny dle EN14420-5, alternativně spojky KAMLOK, STORZ nebo příruby dle normy DIN popř. ANSI
    • na vnější závit můžeme dále nasadit spojky bezúkapové spojky MANN-TEK, DRY-LINK, KAMVALOCK atd.
    • závitové těsnění u spojek doporučujeme výhradně z PTFE
    • těsnění spojek doporučujeme z Vitonu nebo Hypalonu
    • hadice kompletuji pouze na základě konkrétních požadavků (průměr hadice, délka kompletu, typ spojek)



    Termín dodání hadic a kompletů :

    • hadice a spojky v DN25 do 3-4 dnů, DN19 a 32 do cca 2 týdnů od objednání
    • individuální přístup při návrhu řešení



    Tabulka rozměrů :

    vnitřní průměr
    vnější průměr
    Hmotnost
    radius ohybu
    pracovní tlak
    podtlak
    délka balení
    [mm]
    [mm]
    [kg/m]
    [mm]
    [bar]
    [bar]
    [m]
    19
    31
    0,47
    125
    16
    0,90
    40/61
    25
    37
    0,58
    150
    16
    0,90
    40/61
    32
    44
    0,70
    175
    16
    0,90
    40/61
    38
    51
    0,80
    225
    16
    0,90
    40/61
    51
    67
    1,13
    275
    16
    0,90
    40/61
    75
    91
    3,74
    520
    16
    0,80
    40/61
    100
    117
    5,51
    700
    16
    0,75
    40/61

    Ostatní obrázky

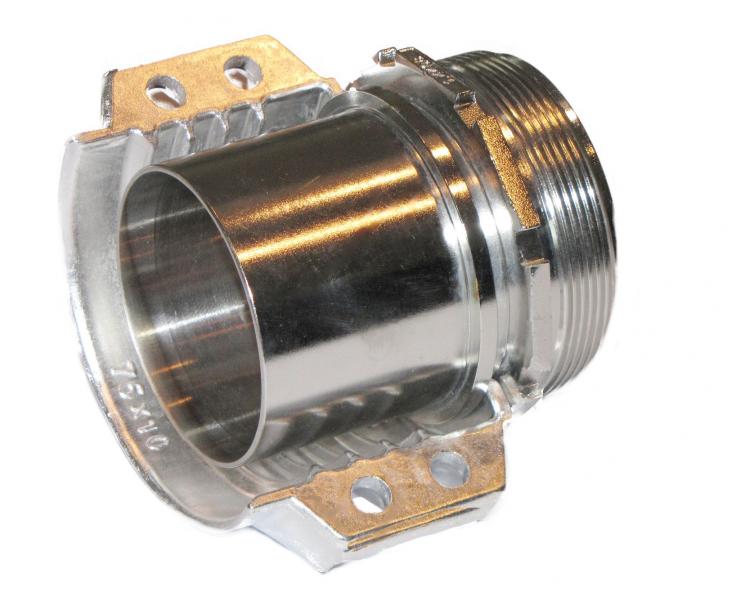

    armovací trn + spona Spannloc

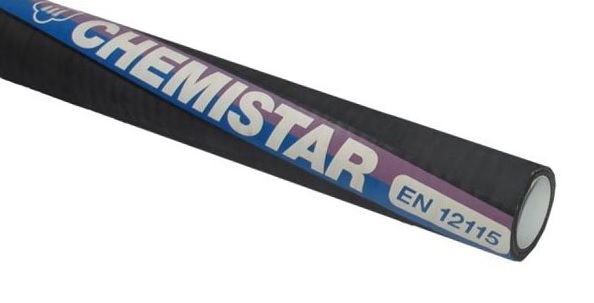

    TERAFEP CHEMISTAR
